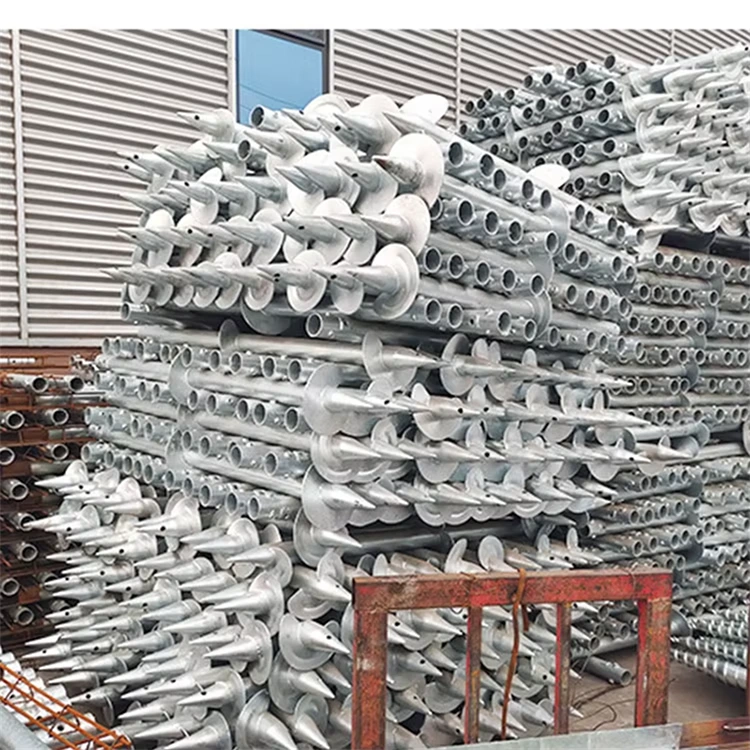

Spiraalvormige/schroefstapel

Spiraalvormige paal (of schroefpaal) is een diep funderingsonderdeel dat voornamelijk is gemaakt van hoogwaardig staal, met spiraalvormige bladen (helische vluchten) die mechanisch rechtstreeks in de grond worden geschroefd. Het is afhankelijk van de verdichting en wrijving tussen de messen en de grond om de verticale druk-, trek- of horizontale belastingen van de bovenbouw naar de stabiele draaglaag over te brengen, waardoor een betrouwbaar draagvermogen wordt bereikt.

1. Spiraalvormige / schroefstapel Producteigenschappen

•Snelle constructie: Roterende penetratie elimineert de noodzaak van grootschalige uitgraving en betonuitharding; een enkele stapel kan doorgaans binnen enkele minuten tot tientallen minuten worden voltooid.

• Geringe verstoring: de bodem wordt verplaatst in plaats van afgegraven, waardoor de impact op het milieu wordt geminimaliseerd en deze geschikt wordt gemaakt voor stedelijke gebieden en ecologisch gevoelige zones.

•Kwantificeerbaar: het installatiekoppel is direct gerelateerd aan het draagvermogen, waardoor real-time verificatie en kwaliteitscontrole mogelijk zijn.

• Corrosiebestendig: er wordt vaak gebruik gemaakt van thermisch verzinkt staal, aanpasbaar aan corrosieve omgevingen zoals kustgebieden en bevroren grond.

•Recyclebaar: Tijdelijke projecten kunnen worden teruggetrokken en hergebruikt, waardoor het groen en koolstofarm wordt.

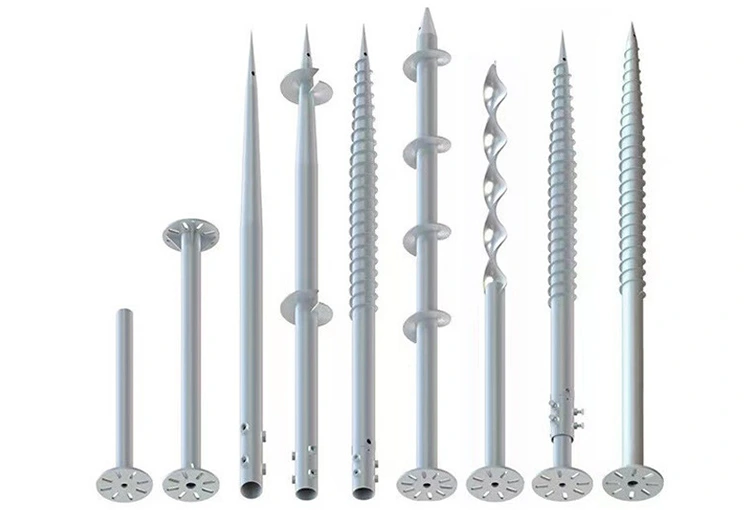

2. Spiraalvormige / schroefstapelkerncomponenten

Het spiraalpaalfunderingssysteem bestaat uit drie delen:

•Centrum van stalen as: Meestal gemaakt van gegalvaniseerde of corrosiebestendige stalen buis/rond staal, voor sterkte en verbinding.

• Spiraalvormige bladen: Spiraalvormige metalen bladen die aan de schacht zijn gelast en bepalen de manier waarop de paal in de grond wordt geslagen, het draagvermogen ervan en de geschiktheid ervan voor de geologische omstandigheden.

•Verbindingscomponenten: Flenzen, verbindingen of verlengingssecties, gebruikt voor verbinding met de bovenbouw of om de paalschacht te verlengen.

Elk onderdeel werkt samen om een ​​sterke en stabiele basis voor uw project te creëren. De schroefdraden helpen de fundering op zijn plaats te houden en veilig te houden, terwijl de bovenste beugel kan worden gebruikt om elke constructie die u bouwt, vast te zetten en waterpas te stellen.

3. Spiraalvormig / schroefstapelproductieproces

• Grondstofinspectie: Er wordt gekozen voor hoogwaardig staal. Bij aankomst worden de materiaal- en mechanische eigenschappen getest en worden uitsluitend gekwalificeerde materialen gebruikt.

• Paalschachtbewerking: CNC-snijden, pijprollen en rechttrekken zorgen voor nauwkeurige afmetingen en rechtheid.

• Vorming van spiraalbladen: Spiraalbladen worden gevormd met behulp van geavanceerde apparatuur, waardoor een uniforme steek en standaardafmetingen worden gegarandeerd.

• Lassen: De messen worden aan de paalschacht gelast, waardoor volledige, stabiele lassen ontstaan.

• Lasbehandeling: Na het slijpen en ultrasoon testen worden defecten zoals scheuren en porositeit geëlimineerd.

• Corrosiebescherming: De gehele constructie is thermisch verzinkt, wat resulteert in een uniforme en dikke zinklaag die corrosiebestendig is en een lange levensduur heeft.

• Inspectie van het eindproduct: afmetingen, uiterlijk, dikte van de zinklaag en laskwaliteit worden gecontroleerd en alle producten voldoen aan de inspectie.

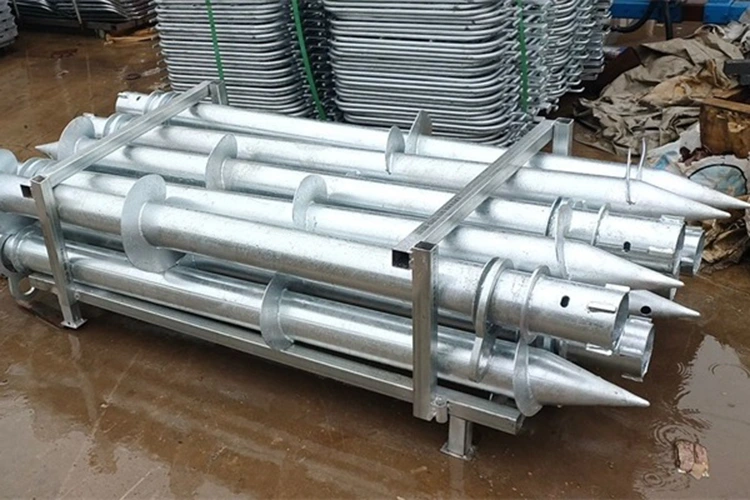

• Verpakking en verzending: Beschermende verpakking en gecategoriseerde stapeling zorgen voor onbeschadigd transport.

4. Vergelijking van spiraalvormige/schroefpaalfunderingen en traditionele paalfunderingen

Schroef stapel

Constructiemethode: Roterend schroeven, geen graafwerkzaamheden nodig

Bouwsnelheid: Snel, enkele stapel voltooid in 10 minuten, onmiddellijk klaar voor gebruik

Impact op het milieu: Geen lawaai, geen trillingen, geen vuilverwijdering

Recyclebaarheid: Recyclebaar en herbruikbaar

Geologisch aanpassingsvermogen: Geschikt voor zachte grond, zandgrond, bevroren grond en wadplaten

Kosten en tijd: lage kosten, korte bouwperiode

Traditionele paalfundering (betonpaal)

Bouwmethode: Uitgraven, mallen plaatsen, beton storten

Bouwsnelheid: langzaam, vereist 7-28 dagen uitharding

Impact op het milieu: veel lawaai, veel trillingen, veel stof, hoge vuilverwijdering

Recycleerbaarheid: Niet recycleerbaar

Geologisch aanpassingsvermogen: slecht aanpassingsvermogen aan complexe geologische omstandigheden

Kosten en tijd: Hoge kosten, lange bouwperiode

5. Toepassing van onze spiraalvormige / schroefstapel

• Nieuwe Energie: fotovoltaïsche draagconstructies, kleine funderingen voor windturbines

• Constructie: Lichte stalen villa's, stacaravans, funderingen van blokhutten

• Gemeentelijk vervoer: vangrails, straatverlichting, reclameborden, wegwijzers

• Landbouwkassen: kassen, druivenhekken, schaduwschuren

• Stroom en telecommunicatie: elektriciteitsmasten, communicatietorens, funderingen van basisstations

• Dokken en waterwegen: drijvende dokken, jachthavens, pieren, drijvende platforms

• Tuinpromenades: Houten promenades, paviljoens, pergolafunderingen

• Speciale geologische omstandigheden: Zachte grond, zandgrond, wadplaten, bevroren grond, uitgravingsgebieden die vanuit milieuoogpunt beperkt zijn

6. Veelgestelde vragen

Q1. Welke grondsoorten zijn geschikt voor spiraalpaalbouw?

Spiraalvormige stapels presteren goed in klei, zand, slib, vulling en veel korrelige bodems. Voor zeer dicht grind of gesteente kunnen voorboren of andere oplossingen nodig zijn.

Vraag 2. Kan de spiraalvormige stapel worden verwijderd of hergebruikt?

Ja. Via een omgekeerd installatieproces kan de paalfundering volledig worden verwijderd, waardoor tijdelijke werkzaamheden mogelijk zijn, schroot en afval worden verminderd en herschikkingsstrategieën worden ondersteund.

Q3. Hoe verhouden de kosten van spiraalpalen zich tot andere paalfunderingen?

Op veel bouwplaatsen zijn spiraalpalen goedkoper te installeren omdat ze sneller kunnen worden gebouwd, geen graafwerkzaamheden of onderhoud vereisen, minder voertuigtransport met zich meebrengen en eerder kunnen worden geleverd.

Q4. Wat is de typische ontwerplevensduur? Hoe wordt corrosie gecontroleerd?

Het paallichaam is vervaardigd uit hoogwaardig staal en beschermd door galvanisatie en/of een specifieke coating. Bij het ontwerp wordt rekening gehouden met omgevingsblootstellingsfactoren en de opofferingslaagdikte om de vereiste verwachte ontwerplevensduur van het asset te bereiken.
